原创作者丨注册能源管理师 刘长云
一、项目背景

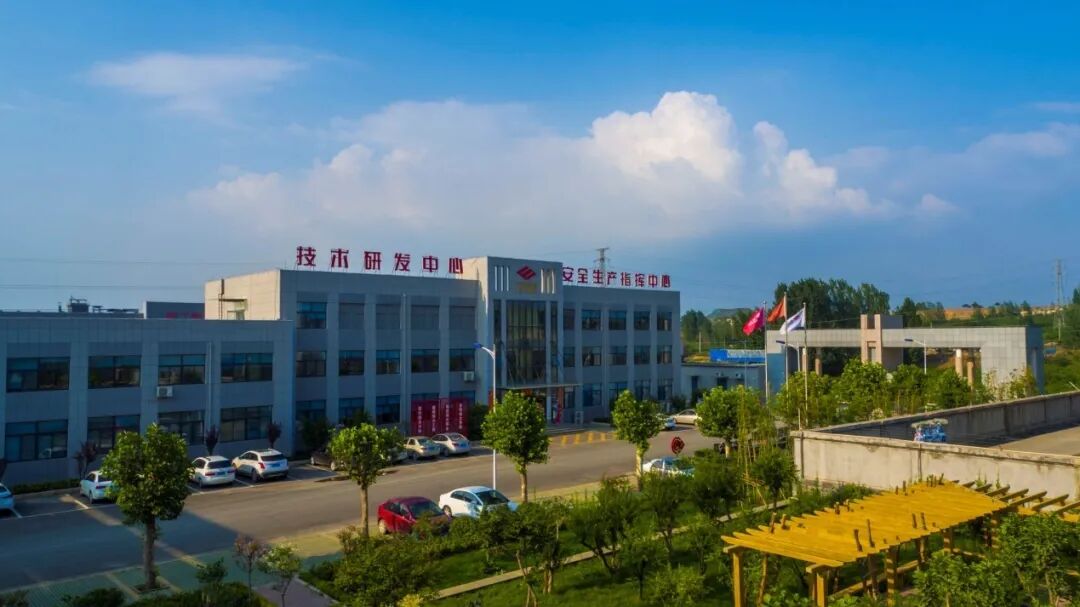

图1 山东国铭球墨铸管科技有限公司厂区外景

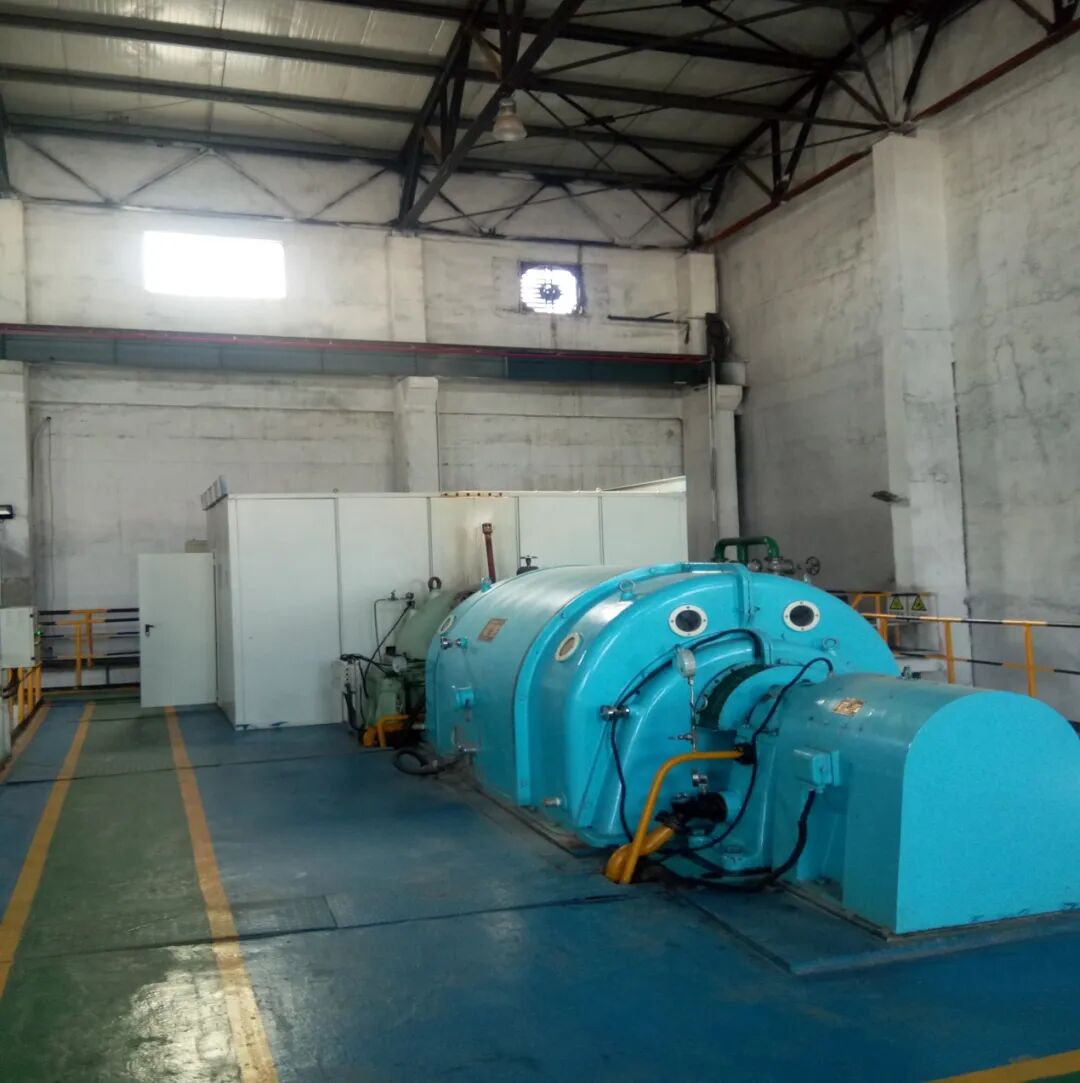

图2 中温中压煤气发电机组现场照片
二、项目实施过程
针对当前水泵等流体介质输送系统运行效率普遍低下的状况,公司拟采取合同能源管理模式,运用高效节能技术对现有发电机组循环水泵实施节能改造,以提高系统流体输送效率,达到最佳节能效果。
在项目实施前,为摸清发电循环水量真实范围和节电富余量,在不影响汽轮机真空度、供水压力等关键参数,且保障发电机组安全生产的前提下,公司能源中心及发电岗位相关人员成立工作小组,对循环水泵节能进行攻关。通过逐步调整水泵出口蝶阀开度,测量供水量和电流变化方式,分析运行控制参数,查找循环水泵节能空间。

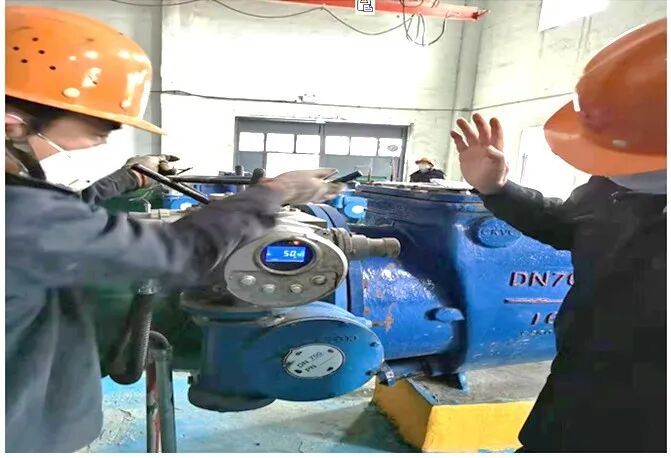

图3 调整水泵出口蝶阀开度现场照片
具体情况为:发电循环水系统目前开启2#和3#水泵组,首先逐步关2#泵出口蝶阀,从开度54%减小至35%,电流从22.9A降至21.5A,降了1.4A电流,每小时节省电量约19.88 kW·h,循环水量保持在2000m3/h左右。2#泵出口蝶阀保持35%开度,稳定了一天后,3#泵开度55%减小至40%,电流从23.8A降至23A,降了0.8A电流,每小时节省电量约11.36 kW·h,循环水量保持在2200m3/h左右,两台水泵合计循环水量为4200 m3/h左右。

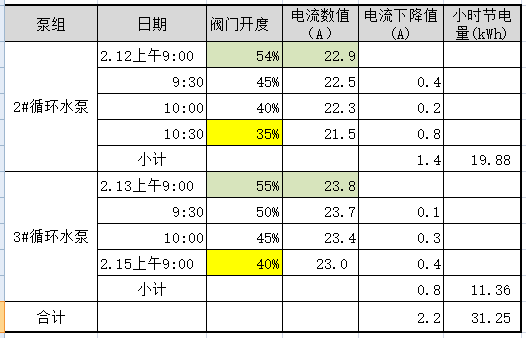

表1 2#、3#泵阀门相关参数现场调整情况表
三、项目节能效益及启示

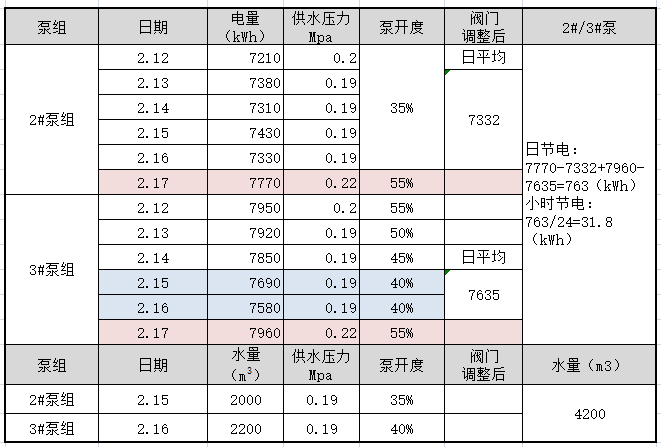

表2 2#、3#泵调整后节能效益分析
当2#泵组阀门开度35%时,平均日用电量7332 kW·h(电表量),开度55%时,日用电量7770 kW·h;3#泵组阀门开度40%时,平均日用电量7635kW·h(电表量),开度55%时,日用电量7960 kW·h,两泵合计日节约电量763 kW·h,小时节约电量31.8 kW·h。
如表2所示:2台循环水泵供水量可控制在4200 m3/h左右,每小时节约电量31.8kW·h,月节省电量2.29万kW·h,年节约电费17.28万元。
本次调整所获取的试验数据,不仅为更换高效节能水泵改造提供了有力的数据支撑,有利于选择更加接近运行工况的节能水泵,而且实施改造前,采用“运行参数调整”这种无费方式降低循环水系统节能富裕量,能够减少公司采用合同能源管理模式节能效益的分享数额。
按照双方节能效益分享比例,5年可累计减少节能效益分享25.92万元,具体节能效益分享比例,如下表所示:

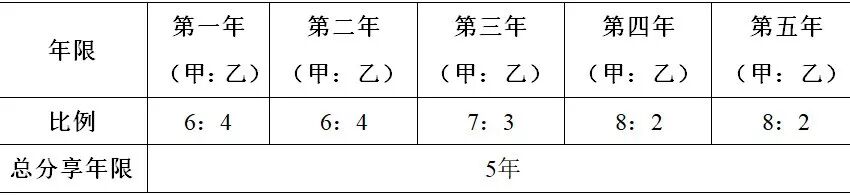

表3 节能效益分享比例情况表
总之,企业利用合同能源管理模式实施节能改造,关键要摸清改造前的主要运行控制参数及消耗量基准与改造后验收标准的建立,以防止改造前既有节能空间,或者节能改造后达不到主要工艺参数要求,表面上节约了能源,而简单进行利益分成,或者主要工艺参数较以前要求提高了,冲减了部分节能效果,给能源管理第三方机构带来利益分享减少的风险。
为降低此风险,现场工艺参数调查或者现场实验摸清基础数据是关键,涉及参数过多的话,最好建立归一化模型进行风险控制。
